一、工作原理

   攝像機檢測到電動車之后，聯動報警輸出，輸出一個常開（常閉）信號，聯動電梯光幕或者開門按鈕，觸發光幕或開門按鈕動作，使電梯不關門。

二、接線方式

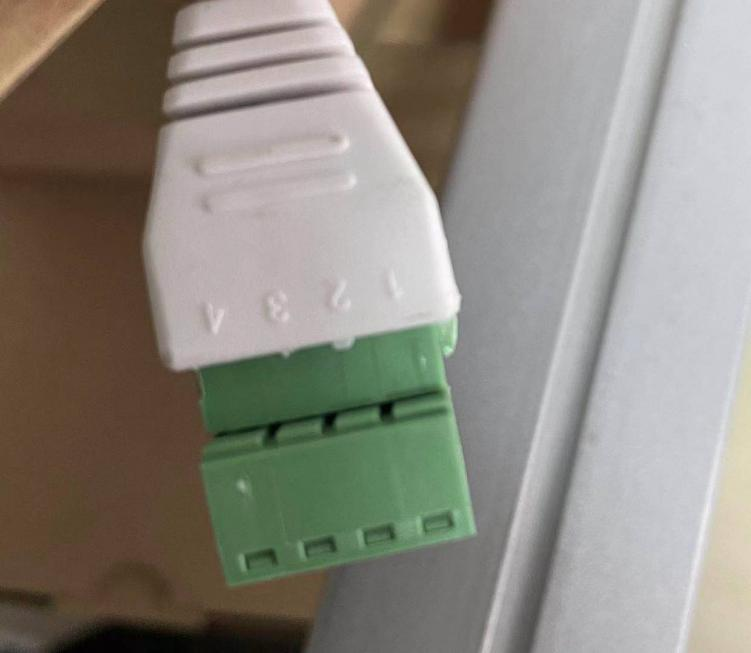

1、設備端接線端子如下，其中1為公共端，2為常開，3為常閉。如果電梯光幕（或開門按鈕）為常開控制，則并聯接1和2，如果電梯光幕（或開門按鈕）為常閉控制，則串聯接1和3。注意：常開則并聯接入，常閉則串聯接入，另外設備繼電器能承受最大電壓為24V，接線之前請先用萬用表確認電梯光幕信號線是否有電壓，接線之前請務必和電梯維保人員確認哪條線是可以接的，避免燒壞電梯控制板！一般電梯光幕都是一組電源線（2根線）一組信號線（2根或者3根），找到信號線，通過萬用表確認電梯為常開控制還是常閉控制。

1、電梯光幕一般都在轎廂頂上，電梯開門按鈕在轎廂內，如果接光幕，只需要在轎廂頂操作即可，如果要接開門按鈕，則需要在轎廂頂上拉一根線進入轎廂，拆開電梯按鈕控制板才能接線。所以，能接光幕就接光幕，不能接光幕再考慮接電梯開門按鈕。

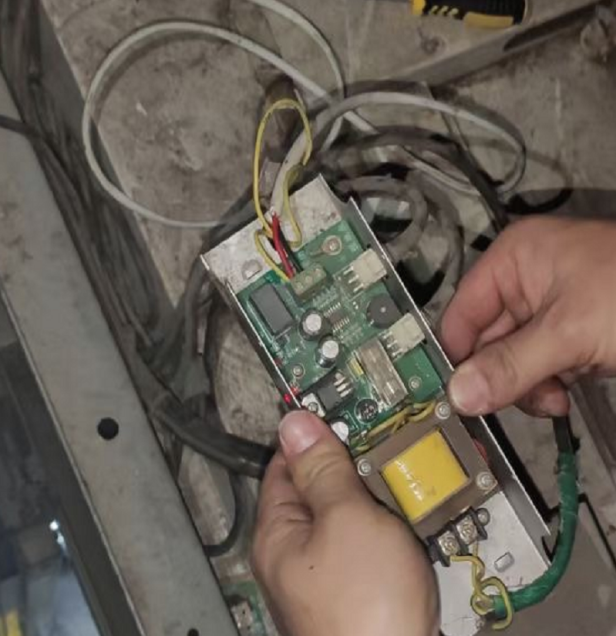

2、是否有光幕控制盒？如下，左圖為有光幕控制盒情況，此種情況下，接到光幕控制盒的接線端子上即可，右圖為無光幕控制盒情況，需要剝開原有控制線，接入我司設備控制線。

三、實際案例

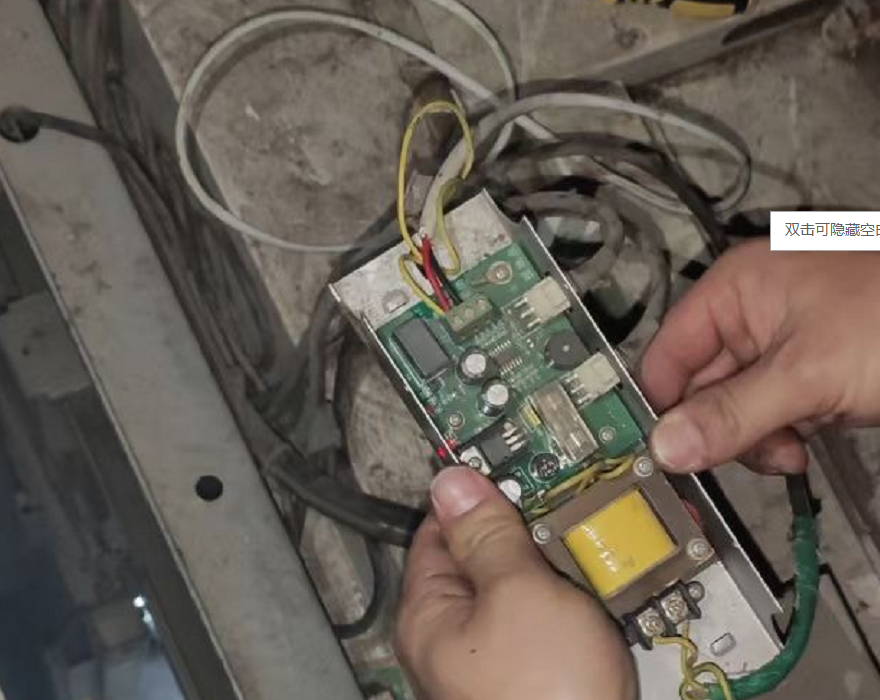

1、電梯品牌奧的斯（OTIS），有光幕控制盒，電梯為常閉信號控制，我司信號線串聯到光幕控制線即可。

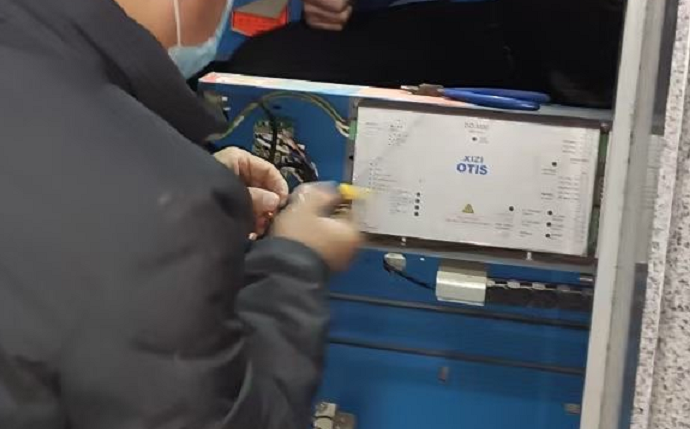

2、電梯品牌西子奧的斯（XIZI OTIS），無光幕控制盒，電梯為常閉信號控制，通過維保人員協助，找到電梯信號控制線，將我司設備常閉信號線串聯到電梯信號控制線即可。

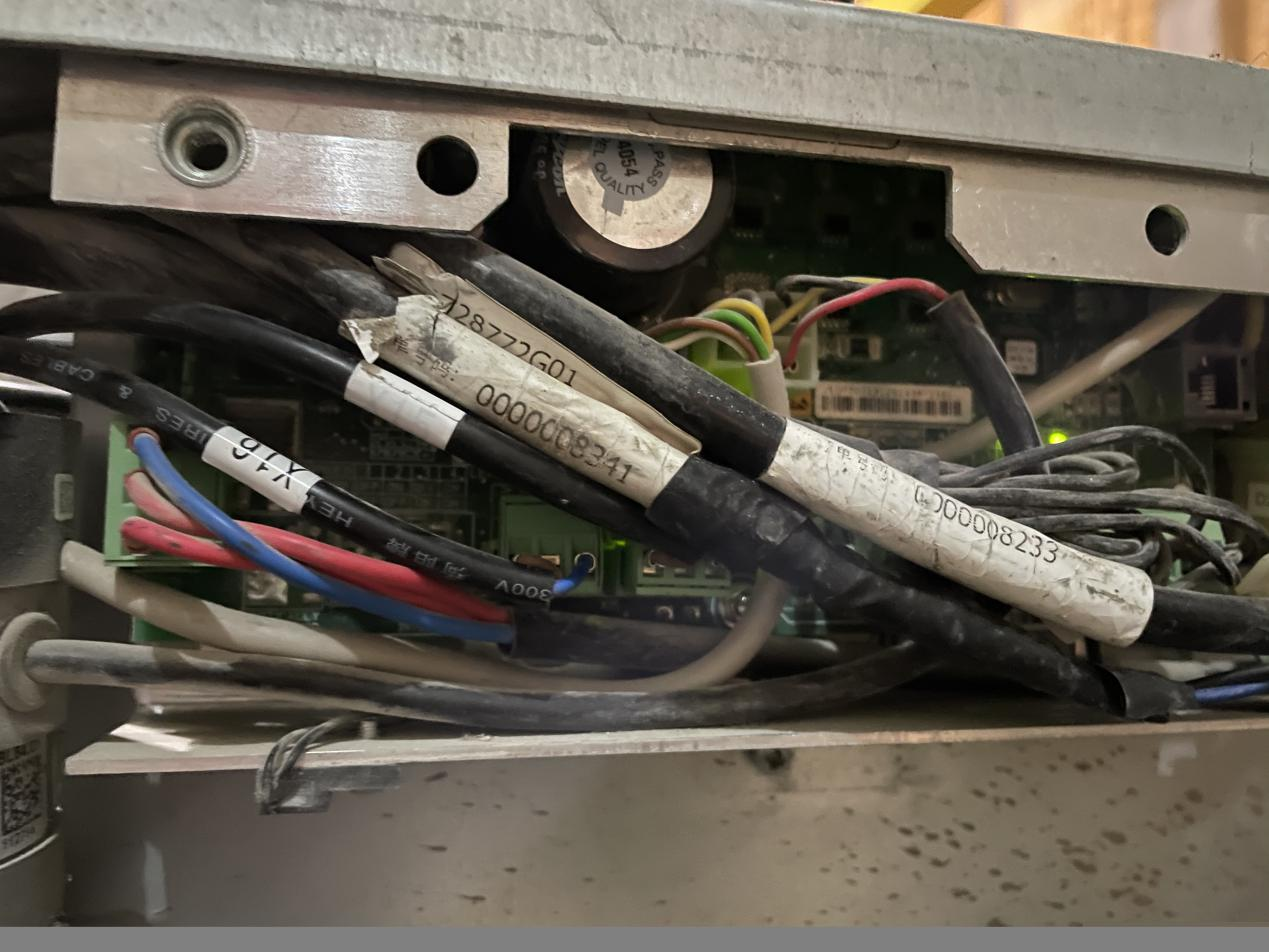

3、電梯品牌通力（KONE），無光幕控制盒，電梯為常閉信號控制，通過維保人員找到電梯信號控制端子，我司設備串聯接入即可
